Kurze Beschreibung

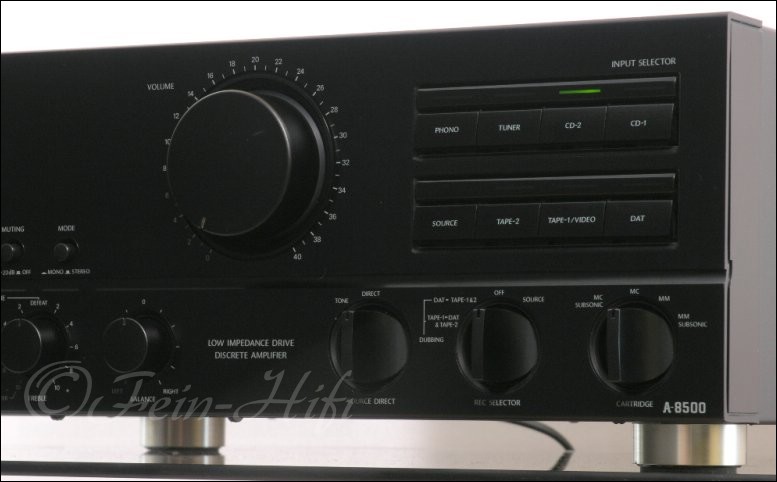

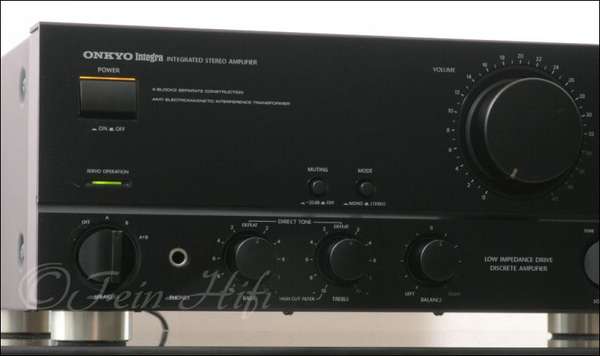

Kraftvoller Verstärker der Highend Onkyo Integra-Serie mit viel Power und einer hochwerigen Technologie wie der AEI-Transformator (siehe unten) und Tri-Terminal-Regler (siehe unten). Der Verstärker hat einem ausgezeichneten Klang und ausreichend vielen Anschlüssen für alle möglichen HiFi-Geräte (CD, DVD, MD, Kassettendeck ,Tuner, Phono usw...)
Technischer Zustand
einwandfrei, voll funktionstüchtig
Optischer Zustand
guter Zustand, lediglich leichte Gebrauchsspuren
Zubehör
mit Bedienungsanleitung
Technische Daten
- Ein- und Ausgänge: CD/DVD-1 ; CD/DVD-2 ; Tuner ; Phono ; ; Tape/MD-1 ; Tape/MD-2 ; Tape/DAT-3
- Diskret aufgebaute Leistungsstufe
- Direktschalter
- Opto-Drive Leistungsverstärkerschaltung
- Super-Servo-Schaltung
- Lineare Schaltelementkonstruktion
- Delta-Betreibsstromstufe und Laderauschfilter
- Tonabnehmersystem-Wahlschalter mit vier Stellungen (MM, MM-Subsonic Filter, MC, MC-Subsonic Filter)
- Abgeschirmte Vier-Block-Konstruktion
- Lautsprecheranschluß mit Bananenstecker möglich
- Tuner/CD
- Tape 1: 2
- Überspielen Tape 1-2
- Höhen-/Baßregler
- Aufnahmewahlschalter
- Source-Direkt
- Subsonic Filter schatlbar
- AEI-Transformator
- Delta Turbo
- Super Servo
- 2 + 2 Lautsprecherausgänge
- Kopfhörerausgang
- Dynamische Leistung: 2 x 167 W
- Sinusleistung : 2 x 120 W
- Klirrfaktor be Nennleistung: 0,008 %
- Intermodulation bei Nennleistung: 0,005 %
- Dämpfungsfaktor : 150
- Frequenzgang: 2 - 500000 Hz
- Geräuschspannungsabstand: 107 dB
- Abmessungen B x H x T: 435 x 157 x 391 mm
- Gewicht: 12,5 kg
Erklärung AEI-Transformator:
Exklusiv von Onkyo entwickelter AEI-Transformator: Herkömmliche Transformatorstufen leiten unter relativ hohen Pegeln von elektromagnetischer Feldwirkunge, und dadurch kann der Klang negativ beeinflußt werden.Onkyo hat einen vollständig neuen Typ von Transformatorstufen entwickelt, um dieses Problem zu beseitigen. Dabei wird eine spezielle Kernkonfiguration und Silikonstahlabschirmung eingesetzt, um die elektromagnetische Felderzeugung von Kern und Wicklung zur minimieren. Das Ergebnis ist einen Verringerung der Feldsätrke von 22- 27 dB, verglichen mit herkömmlichen Transformatorstufen. (Etwa 1/12 - 1/22 früherer Pegel.) Bei Spitzenbelastung erzeugt der AEI-Trasformator weniger magnetische Feldstärke als eine Ringspuleneinheit. Das Ergebnis ist niedrigere Verzerrung für saubereren, musikalischeren Sound
Erklärung Tri-Terminal-Regler :
Tri-Terminal-Regler mit niedriger Impedanz: Für den Verstärker werden nur sorgfältig ausgesuchte Bauteile verwendet. Die verwendeten Spannungsregler zur Unterdrückung von Brummspannung sind ein Beispiel dafür. Sie stabilisieren auch starke Spannungsschwankungen und sind praktisch unbeeinflußt von Extremmwerten in Temperatur oder Belastung. Die Brummspannung wird etwa 10mal mehr effektiv stabilisiert als bei herkömmlichen Schaltungen. Die Ausgangsimpedanz ist nur ein Zehntel des Pegels von konventionellen Konstruktionen. Diese hochstabilisierte Spannung stellt eine ideale Spannungsversorgung für die Equalizer- Schaltung dar
