Beschreibung

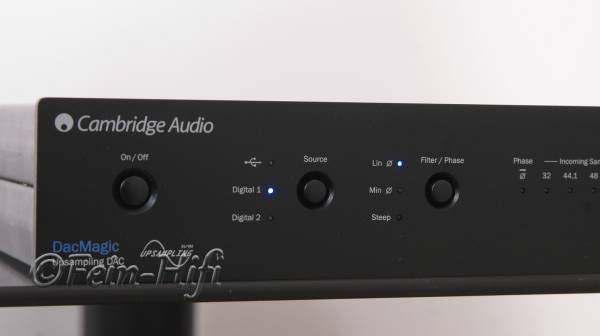

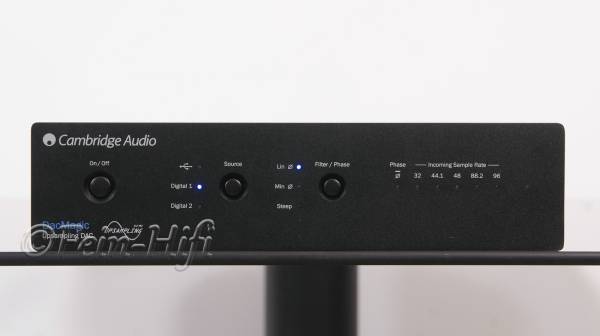

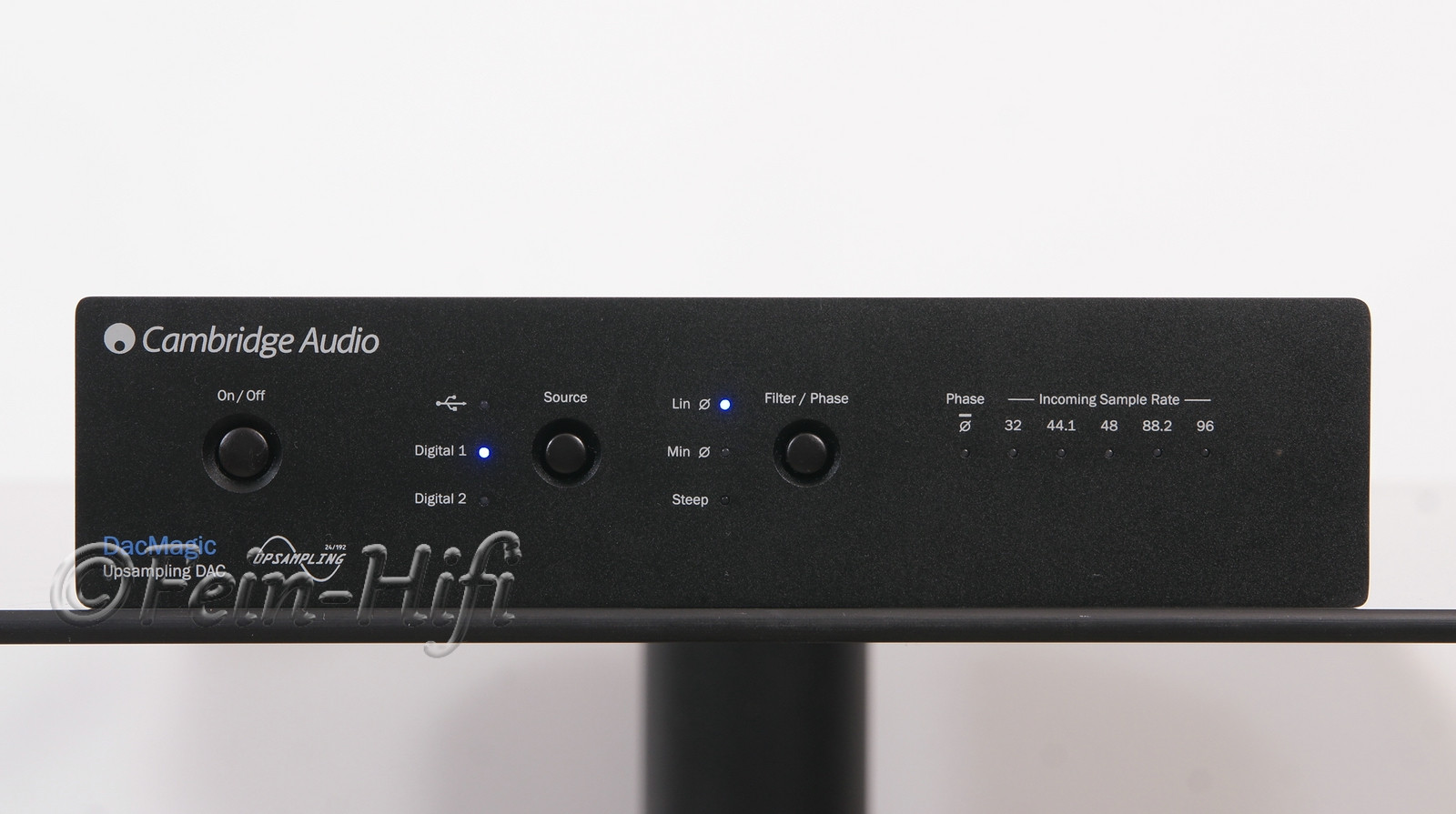

Der Cambridge Audio DacMagic ist ein kompakter, rein audiophiler D/A-Wandler, der digitalen Quellen wie CD-Playern, Streamern oder PCs ein massives klangliches Upgrade verpasst. Das technologische Herzstück bildet die innovative ATF-Upsampling-Technologie, bei der ein digitaler 32-Bit-Signalprozessor von Texas Instruments alle eingehenden Signale unabhängig von ihrer Ursprungsrate fest auf hochauflösende 24-Bit / 192 kHz hochrechnet. Dieses asynchrone Verfahren eliminiert digitalen Jitter nahezu vollständig (unter 130 pS) und sorgt für ein fließendes, präzises Klangbild. Die Wandlung übernehmen zwei Wolfson WM8740 24-Bit-Wandler im Dual-Differential-Modus, die zusammen mit einer analogen 2-Pol Dual-Differential Bessel-Filterstufe (Double Virtual Earth Balanced) eine herausragende Räumlichkeit und absolute Rauschfreiheit garantieren. Für kompromisslose Signalreinheit ist der Wandler konsequent symmetrisch aufgebaut und bietet neben vergoldeten Cinch-Ausgängen echte symmetrische XLR-Ausgänge. Als Purist verzichtet er auf eine Lautstärkeregelung oder einen Kopfhörerverstärker, um jegliche Signalbeeinflussung auszuschließen. Ein besonderes Highlight ist die frontseitige Filter-Auswahl, bei der man per Tastendruck zwischen drei verschiedenen Filtercharakteristiken (Linear Phase, Minimum Phase und Steep) sowie einer Phasenumkehrung wählen kann. Anschlussseitig bietet das Gerät einen USB-DAC-Eingang (Typ B), zwei umschaltbare Digitaleingänge (jeweils koaxial S/PDIF RCA und optisch Toslink) sowie einen optischen und koaxialen Digitalausgang zum Durchschleifen des Signals.
Technischer Zustand
einwandfrei, voll funktionstüchtig
Optischer Zustand
guter Zustand, lediglich geringe Gebrauchsspuren
Zubehör
mit Netzteil und Bedienungsanleitung in englisch als PDF
Technische Daten
- D/A-Wandler: Dual Wolfson WM8740 24-Bit DACs (Dual Differential)
- Digitaler Signalprozessor (DSP): Texas Instruments TMS 320VC5501 DSP
- Audio-Ausgangs-Upsampling: Festgelegt auf 24-Bit / 192 kHz (Fixed)
- Analoger Filter-Aufbau: 2-Pole Dual Differential Bessel Double Virtual Earth Balanced
- Digitale Eingänge: 2 x Digital-In (wahlweise koaxial S/PDIF RCA oder optisch Toslink), 1 x USB-In (Typ B)
- Unterstützte Wortbreiten (Digital-In): 16 - 24 Bit (USB-Eingang: 16 Bit)
- Unterstützte Samplingfrequenzen (Digital-In): 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
- Analoge Ausgänge: 1 x Paar vergoldete Cinch (RCA, unbalanced), 1 x Paar XLR (balanced)
- Digitale Ausgänge (Pass-Through): 1 x koaxial S/PDIF, 1 x optisch Toslink
- Wählbare Filtermodi: Linear Phase, Minimum Phase, Steep (frontseitig umschaltbar)
- Zusatzfunktionen: Phase Invert (Phasenumkehrung auf Knopfdruck)
- Ausgangspegel (unbalanced): 2,1 V rms
- Ausgangspegel (balanced): 4,2 V rms (2,1 V pro Phase)
- Ausgangsimpedanz: < 50 Ohm
- Frequenzgang (±0,1 dB, Steep-Filter deaktiviert): 20 Hz – 20.000 Hz
- Signal-Rauschabstand (S/N ratio): -112 dBr
- Gesamtklirrfaktor (THD @ 1 kHz, 0 dBFs, 24-Bit): < 0,001 %
- Gesamtklirrfaktor (THD @ 1 kHz, -10 dBFs): < 0,001 %
- Gesamtklirrfaktor (THD @ 20 kHz, 0 dBFs): < 0,002 %
- Gesamt-Jitter (Total correlated jitter): < 130 pS
- Übersprechdämpfung (Crosstalk @ 1 kHz): < -100 dB
- Übersprechdämpfung (Crosstalk @ 20 kHz): < -90 dB
- Gehäuseform: Stabiles Metallchassis (Horizontaler und vertikaler Betrieb möglich)
- Abmessungen (B x H x T): 215 x 52 x 191 mm
- Gewicht: 1,2 kg
